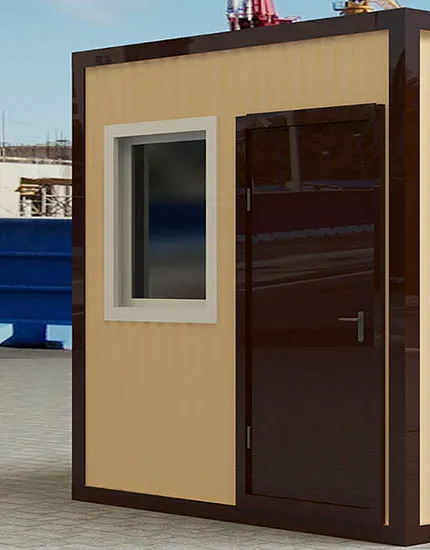

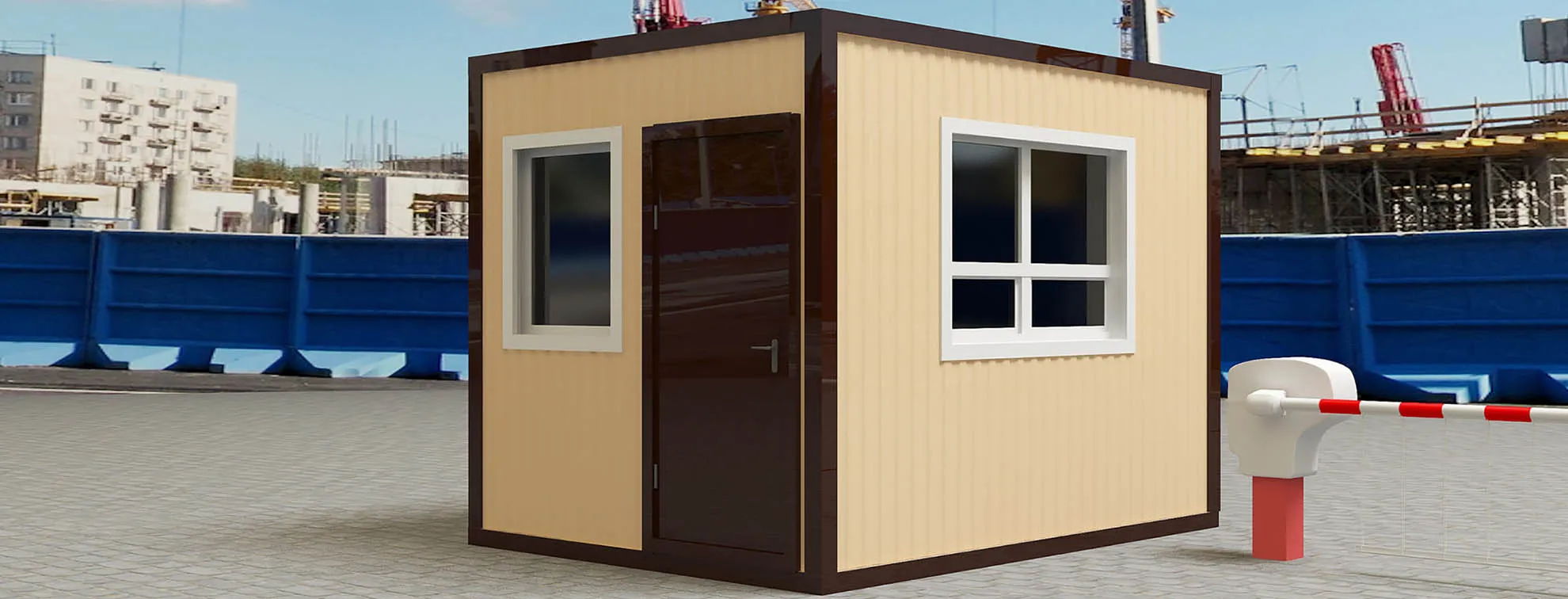

Посты охраны и КПП

Посты охраны и КПП купить можно у производителей модульных сооружений, специализирующихся на изготовлении специализированных конструкций для организации пропускного режима и охраны объектов. Производство контрольно-пропускных пунктов (КПП) и постов охраны на базе бытовок представляет собой технологический процесс создания комплексных сооружений, объединяющих функции контроля доступа, видеонаблюдения, связи, совещаний и отдыха персонала охраны. КПП на базе модульных бытовок применяются на входах промышленных предприятий, строительных площадок, административных комплексов, спортивных объектов, учреждений образования и медицины для организации режима допуска и фиксации движения людей и транспорта.

Нормативно-техническое обеспечение проектирования КПП и постов охраны

Проектирование и строительство КПП регламентируется следующей нормативной документацией:

• ГОСТ Р 51501-99 «Пожарная безопасность зданий и сооружений. Общие требования».
• ГОСТ Р 50971-96 «Системы тревожной сигнализации. Общие технические требования и методы испытаний».
• ГОСТ Р 51241-98 «Системы охранно-пожарной сигнализации. Основные параметры».
• СП 2.13130.2020 «Система противопожарной защиты. Обеспечение огнестойкости объектов защиты».
• СП 20.13330.2016 «Нагрузки и воздействия».
• СП 313.1325800.2017 «Здания и сооружения. Защита от преступных посягательств. Требования к архитектурно-строительным элементам».
• МВД России приказ №664 от 2006 года «Об утверждении инструкции по организации деятельности вневедомственной охраны».
• ГОСТ 22853-86 «Модульные блоки для производственных зданий. Основные параметры и размеры».

Согласно нормативам, КПП должны быть оборудованы системами контроля доступа, видеонаблюдения, связи, иметь помещения для размещения охранного персонала, техники, документов и оборудования. Строительная конструкция должна соответствовать требованиям огнестойкости, обладать сертификатом соответствия, иметь акт приёмки по безопасности.

Базовая архитектурно-планировочная схема КПП

Типовая КПП на базе модульного блок-контейнера состоит из нескольких функциональных зон, интегрированных в единое сооружение. Первая зона — входная группа с тамбуром размерами 1,2×1,5 м, где размещаются распашные двери с электромагнитным замком и кнопкой открытия, выполняющие функцию разделения входной и внутренней части. Во входной зоне монтируется металлоискатель рамочного типа для проверки проносимых предметов.

Вторая зона — помещение регистрации и контроля площадью 3-4 м² с окошком выдачи пропусков размером 0,6×0,6 м, оборудованное стойкой из ДВП толщиной 40 мм, защитным стеклом толщиной 6-8 мм, письменным столом, стеллажом для документов. На стойке монтируется видеопанель размером 17-19 дюймов (диагональ) для отображения видеоинформации с камер наблюдения.

Третья зона — помещение охранного поста площадью 2,5-3 м² с одноместным или двухместным рабочим столом, на котором размещается монитор компьютера 21-24 дюйма, клавиатура, мышь, микрофон, АТС (автоматическая телефонная станция) с функцией записи переговоров. На столе устанавливается система контроля доступа на базе считывателя карт или электронных браслетов.

Четвёртая зона — комната отдыха охранников площадью 2-3 м² с диваном, кабинетом для хранения личных вещей, холодильником, кулером для воды. Эта зона обеспечивает отдых и перекус персонала во время смены.

Пятая зона — санитарный блок площадью 1,5-2 м² с унитазом, раковиной, зеркалом, полотенцедержателем и туалетной бумагой, позволяющий охранному персоналу выполнять гигиенические процедуры без покидания КПП.

Защитные конструкции и материалы

Конструкция стен КПП в зоне обслуживания (окошко выдачи пропусков, рабочее место охраны) должна обеспечивать защиту персонала от несанкционированного доступа. Стена между помещением контроля и внутренней частью КПП выполняется из сэндвич-панелей толщиной 100 мм с внутренней стороны усилением на основе стальной сетки диаметром проволоки 4 мм с ячейкой 25×25 мм или панели из оргстекла толщиной 10-12 мм.

Система видеонаблюдения

КПП оборудуется системой видеонаблюдения на основе IP-камер разрешением 2-5 мегапиксель (МП) с объективами фокусировкой 2,8-12 мм, установленных в следующих точках: над входной дверью (камера с углом обзора 110-120°), на входной площадке перед КПП (камера с углом обзора 90°), в помещении контроля (камера с углом обзора 90° для фиксации визуальных характеристик посетителей), на внутренней стороне КПП (камера для обзора прилегающей территории).

Каждая камера подключается к сетевому видеорегистратору (NVR) ёмкостью жёсткого диска 1-2 ТБ, обеспечивающему цифровое сжатие видеоданных кодеком H.264 или H.265 и запись видео с частотой 15-25 кадров в секунду. Видеорегистратор интегрируется с системой контроля доступа и создаёт синхронизированное видеоархивное хранилище с возможностью просмотра видео с любого компьютера объекта по локальной сети или удалённо через интернет.

На мониторе оператора (диагональ 21-24 дюйма) одновременно отображается видеопоток с 2-4 камер в режиме реального времени, а также архивное видео. Время отклика системы при переключении камер не должно превышать 100 мс.

Система контроля доступа

КПП оборудуется системой контроля доступа (СКД) на основе карточных считывателей RFID или электронных пропусков. Наиболее распространённая архитектура — децентрализованная система с контроллером доступа, который хранит базу данных по 50-500 пропускам в зависимости от модели. Считыватель размещается на высоте 1,2-1,4 м от уровня пола на входе в КПП.

При прикладывании карты к считывателю система проверяет валидность карты, дату и время доступа. При совпадении параметров электромагнитный замок срабатывает, подавая питание на катушку электромагнита, что позволяет открыть дверь. Время открытия двери регулируется и составляет обычно 3-5 секунд. Все события доступа (как разрешённые, так и запрещённые попытки доступа) логируются в памяти контроллера с указанием даты, времени, номера карты, результата попытки доступа.

Система позволяет оператору добавлять новые карты, блокировать скомпрометированные карты, устанавливать время действия карты (рабочие часы, выходные дни, время отпуска). Ёмкость базы данных обычно составляет 50-500 карт в зависимости от типа контроллера.

Система оповещения и связи

В КПП монтируется настенная кнопка тревожной сигнализации (КТС) размером 100×100 мм красного цвета, установленная на высоте 1,5 м и видимая оператору. При нажатии кнопки срабатывает световой оповещатель мощностью 10-15 Вт (неоновая лампа или светодиодный маячок) и звуковой оповещатель (сирена) мощностью 95-105 дБ. Одновременно сигнал тревоги передаётся в охранное агентство по выделенной телефонной линии или через центр мониторинга.

КПП оборудуется также АТС (автоматическая телефонная станция) с функциями трёхполюсного переговорного устройства, позволяющего оператору КПП двусторонне общаться с посетителем через микрофон и громкоговоритель. Диапазон воспроизведения звука составляет 300-3400 Гц, задержка звукопередачи не превышает 150 мс.

В КПП устанавливается в обязательном порядке телефон для внутренней связи на объекте и линия связи с охранной организацией через выделенный компьютер с интернет-соединением. Интернет-канал должен быть избыточным (основной канал и резервный канал через мобильного оператора) для обеспечения надёжности передачи сигнальных данных и видеопотока.

Система электроснабжения и электростанция аварийного питания

КПП подключается к основному источнику электроснабжения через вводной автоматический выключатель номиналом 32 А с установкой источника бесперебойного питания (ИБП) ёмкостью 2-3 кВА, обеспечивающего непрерывное функционирование электромагнитных замков, видеорегистратора, системы контроля доступа, сирены в течение 8-24 часов при отключении основного электроснабжения.

Электромонтажные работы выполняются согласно ПУЭ 7-го издания. Вводной кабель ВВГнг-LS сечением 4 мм² подводится к щитку распределения. От щитка прокладываются линии к следующему оборудованию: электромагнитный замок (2,5 кВт), видеорегистратор (0,5 кВт), монитор (0,3 кВт), компьютер (0,3 кВт), сирена (0,1 кВт), освещение (0,2-0,5 кВт), отопление (1-2 кВт при наличии электрического конвектора).

Расчётная мощность КПП в пиковом режиме (при открытии электромагнитного замка, включении обогревателя и всех светильников) составляет 4-5 кВт, однако средняя мощность потребления в течение суток не превышает 1,5-2 кВт благодаря периодическому включению потребителей.

Система отопления и вентиляции

КПП оборудуется электрическим конвектором мощностью 1-1,5 кВт с термостатом для поддержания комфортной температуры +20-22°C в помещении в холодный период. Конвектор монтируется на стене в дальней от входа части КПП на высоте 150-200 мм от пола. Система управления конвектором позволяет программировать время включения-отключения для снижения энергопотребления (включение с 6:00 до 22:00, отключение в остальное время).

Естественная вентиляция КПП обеспечивается через вентиляционные решётки площадью 0,2-0,3 м² в наружных стенах. При наличии требования в принудительной вентиляции (например, при образовании конденсата в зимний период) монтируется вытяжной вентилятор производительностью 40-60 м³/час с влагочувствительным выключателем, автоматически срабатывающим при влажности более 60%.

Система водоснабжения и водоотведения

КПП оборудуется холодным водоснабжением при наличии центральной водопроводной сети. Трубопровод прокладывается в защитной гофре из полиэтилена, труба медная диаметром 15 мм с запорным вентилем на входе. Горячая вода подогревается электрическим бойлером накопительного типа ёмкостью 15-30 л, установленным в техническом помещении КПП. Система водоотведения включает ПВХ-трубу диаметром 50 мм, подключаемую к центральной канализации или к накопительной ёмкости при её отсутствии.

КПП промышленного предприятия

КПП промышленного объекта площадью 10-12 м² включает: входную группу с тамбуром и полноростовыми турникетами или дверьми с электромагнитными замками; помещение регистрации с окошком выдачи пропусков, стойкой для записи посетителей; помещение охранного поста размером 3×3 м с двумя рабочими местами операторов, каждое с монитором 24 дюйма, компьютером, АТС; комната отдыха персонала площадью 2,5 м² с диваном, шкафом для инструмента; санитарный блок площадью 2 м² с унитазом и раковиной.

Система видеонаблюдения включает: видеокамера над входом, видеокамера на входной площадке, видеокамера внутри КПП, видеокамера на проезжей части перед предприятием (всего 4-6 камер разрешением 3-5 МП). Видеорегистратор емкостью 2 ТБ жёсткого диска, обеспечивающий архивное хранилище видео в течение 7-14 дней.

КПП строительной площадки

КПП строительной площадки компактнее и оборудуется с расчётом на максимально быструю регистрацию входящих и выходящих рабочих. Площадь КПП составляет 7-9 м² с минимизацией внутренних помещений. Входная часть оборудуется рамочным металлоискателем для проверки проносимых вещей. Помещение контроля включает стойку выдачи пропусков с видеопанелью диагональю 17-19 дюйм для отображения видеопотока посетителя. Рабочее место охраны минимизируется, часто оборудуется одним монитором 21-22 дюйма и клавиатурой в компактном варианте.
