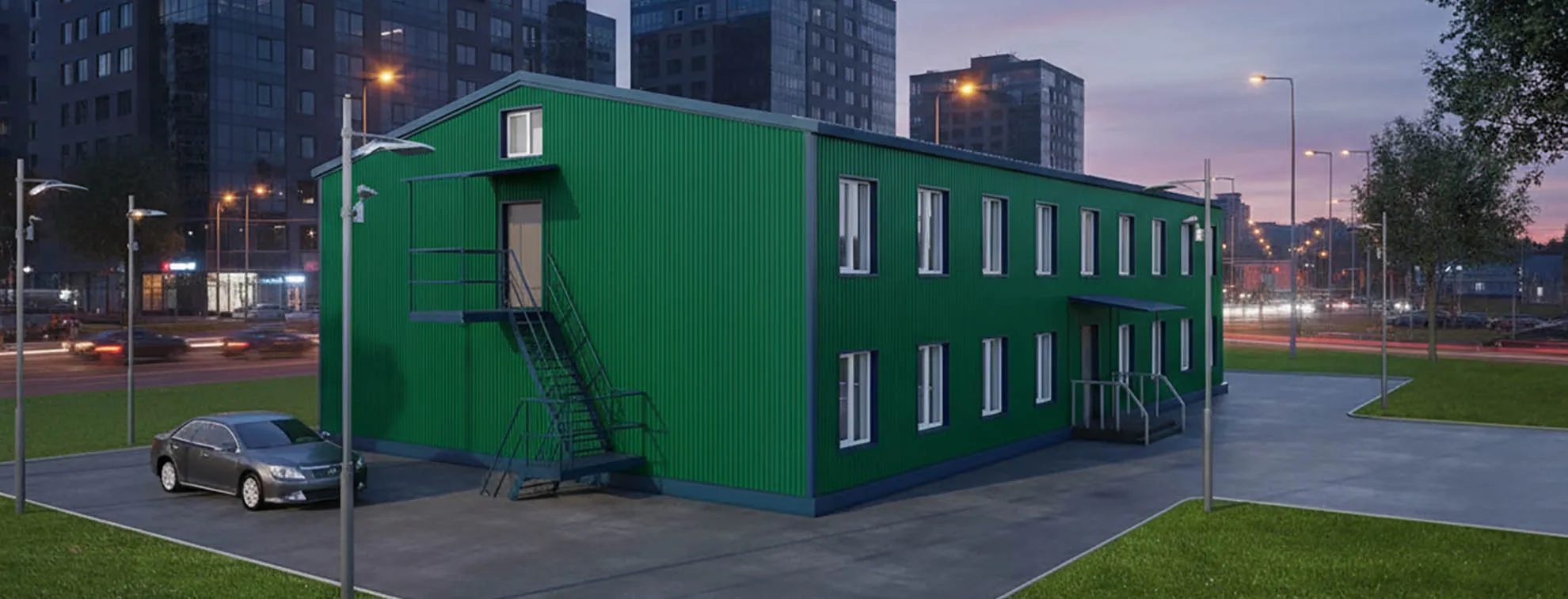

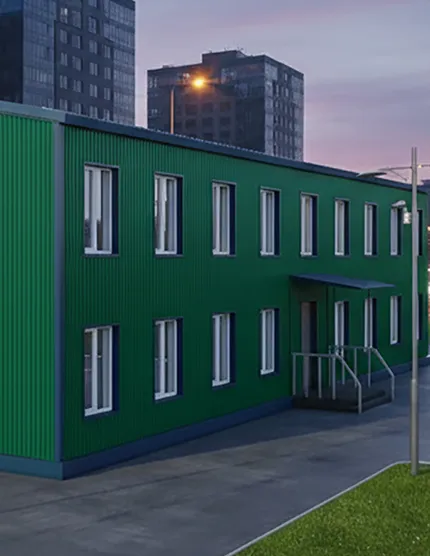

Штаб строительства из блок-контейнеров

Штаб строительства купить можно у производителей модульных быстровозводимых сооружений, специализирующихся на изготовлении административно-управленческих комплексов для организации процесса строительства. Производство штабов строительства на базе модульных зданий из блок-контейнеров представляет собой технологический процесс создания многофункциональных комплексов, объединяющих функции управления, планирования, координации работ, совещаний, приёмо-сдачи документации, размещения технической документации и оборудования на строительной площадке. Штабы строительства применяются на крупных инфраструктурных объектах (дорожное строительство, возведение жилых комплексов, промышленные объекты, гидротехнические сооружения), при наличии требования централизованного управления строительными работами и необходимости концентрации проектно-сметной документации и управленческого аппарата в одном месте.

Нормативно-техническое обеспечение проектирования и строительства штабов

Проектирование и строительство штабов строительства регламентируется следующей нормативной базой:

• ГОСТ Р 58760-2020 «Здания и сооружения. Модульные здания и сооружения. Общие технические требования».
• ГОСТ 22853-86 «Модульные блоки для производственных зданий. Основные параметры и размеры».
• СП 2.13130.2020 «Система противопожарной защиты. Обеспечение огнестойкости объектов защиты».
• СП 20.13330.2016 «Нагрузки и воздействия».
• СНИП 3.01.01-85 «Организация и управление строительством».
• СП 131.13330.2020 «Строительная климатология».
• ГОСТ 9090-97 «Прокат стальной оцинкованный. Сортамент, свойства, допуски».
• ГОСТ 30247.0-94 «Конструкции строительные. Методы испытаний на огнестойкость».
• СП 56.13330.2021 «Производственные здания».

Согласно нормативам, штаб строительства должен быть оборудован необходимой рабочей площадью для размещения инженерно-технического персонала, достаточным количеством столов и мест для совещаний, хранилищем для архивирования документации, системами видеоконференцсвязи для удалённого взаимодействия с проектировщиками и заказчиком, приборами контроля и управления строительными работами.

Функциональное разделение помещений штаба строительства

Типовой штаб строительства площадью 40-60 м² включает следующие функциональные зоны: кабинет прораба (начальника штаба) площадью 8-10 м² с рабочим столом, персональным компьютером, сейфом для хранения документов, архива чертежей; кабинет главного инженера площадью 6-8 м² с рабочим местом, архивом технологических карт и регламентов; совещательная комната (переговорная) площадью 10-12 м² с большим столом, стульями, доской для записей, видеопроектором для представления информации; помещение архивирования документации площадью 8-10 м² с металлическими шкафами и ящиками для хранения проектной документации, смет, актов приёмо-сдачи; помещение технического персонала площадью 6-8 м² с рабочими местами для машинисток, помощников прораба, диспетчеров; санитарный блок площадью 2-3 м² с унитазом, раковиной, зеркалом; кухня-чаёвка площадью 2-3 м² с микроволновой печью, холодильником, кулером для воды, набором посуды; комната отдыха персонала площадью 3-4 м² с диваном, журнальным столиком.

Для крупных строительных объектов (площадь свыше 100 тыс. м²) штаб строительства может быть расширен до 80-120 м² с добавлением дополнительных помещений: кабинета начальника отдела охраны труда и техники безопасности, кабинета сметчика, помещения для проведения планёрок с большей вместимостью (до 30-40 человек), архива с систематизированным хранилищем документации на базе картотечных систем.

Схема входной группы и приёмной зоны

Входная группа штаба строительства должна быть отделена от остальной части помещения, чтобы обеспечить режим допуска посетителей. Площадь входной зоны составляет 2-3 м² и включает вешалку для верхней одежды, приёмную стойку для регистрации посетителей, где находится помощник прораба или диспетчер с журналом посетителей и телефоном для оповещения требуемого сотрудника.

На приёмной стойке размещается список сотрудников штаба с указанием кабинетов, расписание проведения планёрок, информационные доски с изображением фасада возводимого объекта, планировкой, календарным графиком работ, перечнем подрядчиков и поставщиков материалов. На приёмной стойке также размещается журнал посещений с указанием даты, времени входа-выхода, должности и места работы посетителя.

Основной несущий каркас на базе модульных блок-контейнеров

Штаб строительства средних и крупных объектов часто строится из двух-четырёх модульных блок-контейнеров размером 6×2,4 м, объединённых в единую конструкцию через специальные переходные тамбуры и усиленные болтовые соединения. Каркас каждого модуля состоит из сварного стального швеллера 120×50×3 мм (нижняя и верхняя обвязка) и вертикальных стоек из уголка 90×90×3 мм с расстоянием между стойками 1200-1500 мм.

Для двухмодульного штаба размером 12×2,4 м применяется усиленная конструкция каркаса с дополнительными средними несущими колоннами из швеллера 80×40×4,5 мм, обеспечивающими высокую жёсткость при объединении двух модулей. Соединение модулей между собой выполняется болтовыми соединениями М20 класса 8.8 через стыковочные фланцы в количестве не менее 8-12 болтов на одно соединение. Все болты затягиваются динамометрическим ключом с моментом 280-320 Нм для обеспечения требуемой жёсткости.

Система ограждающих конструкций из сэндвич-панелей

Внешние стены штаба строительства выполняются из сэндвич-панелей толщиной 100-150 мм, состоящих из двух оцинкованных профилированных стальных листов толщиной 0,5 мм каждый с полимерным декоративным покрытием (полиэстер толщиной 25 микрон) и теплоизоляционного заполнителя из минеральной ваты плотностью 40-80 кг/м³ или пенополиуретана плотностью 30-40 кг/м³ между ними. Расчётный коэффициент теплопередачи наружной стены штаба составляет при толщине 100 мм — 0,4-0,6 Вт/(м²·°C), при толщине 150 мм — 0,25-0,35 Вт/(м²·°C).

Панели соединяются между собой Z-образными алюминиевыми профилями толщиной стенки 2,0-2,5 мм, стыки герметизируются полиуретановым герметиком Sikaflex 221 толщиной слоя 15-20 мм. Крепление панелей к каркасу выполняется самоходящимися винтами М6 с прессшайбой и EPDM-прокладкой с шагом 150 мм для обеспечения надёжности крепления при ветровых нагрузках до 60 кг/м² согласно СП 20.13330.

Внутренняя отделка административных помещений

Внутренняя отделка помещений штаба строительства выполняется в премиум-комплектации с применением экологичных и надёжных материалов. Стены обшиваются панелями МДФ толщиной 18-20 мм с декоративным ламинированным покрытием цвета натурального дерева или светлого тона (бежевый, светло-серый, кремовый) для создания приятной рабочей атмосферы. Потолок оформляется подвесной системой типа «Армстронг» с кассетами размером 600×600 мм толщиной 15-25 мм из минеральной ваты с коэффициентом звукопоглощения 0,7-0,85, обеспечивающей звукоизоляцию помещений.

Полы выполняются из коммерческого линолеума толщиной 3-4 мм повышенной износостойкости класса 31-33 или из керамической плитки размером 300×300 мм с матовой поверхностью (показатель противоскользящести R9-R10). По периметру помещения монтируется алюминиевый плинтус высотой 50-70 мм, обеспечивающий аккуратное примыкание стены к полу и облегчающий уборку.

Система электроснабжения и резервного питания

Электроснабжение штаба строительства подключается к основному источнику через вводной автоматический выключатель номиналом 32-50 А (в зависимости от расчётной нагрузки) и устройство защитного отключения номиналом 30 мА. Внутри штаба устанавливается распределительный щит с модульными автоматическими выключателями для каждой группы потребителей: освещение (выключатель 10 А), розетки в кабинетах (выключатель 16 А), розетки в совещательной комнате (выключатель 16 А), отопление (выключатель 16 А), кондиционирование (выключатель 20 А), водонагреватель (выключатель 16 А).

Расчётная электрическая нагрузка штаба строительства площадью 60 м² составляет 8-12 кВт в пиковом режиме (при одновременной работе всех потребителей). Во избежание перегрузок сети устанавливается источник бесперебойного питания (ИБП) ёмкостью 3-5 кВА, обеспечивающий непрерывное питание компьютеров, серверов, систем связи при кратковременном отключении основного электроснабжения в течение 4-8 часов.

Электропроводка выполняется кабелем ВВГнг-LS сечением 2,5-4 мм² в зависимости от мощности группы, проложенным открытым способом в пластиковых кабелеводах, закреплённых к стенам и потолку. Все розетки оснащены заземляющим контактом и имеют степень защиты оболочки IP20 для внутренних помещений (IP44 для кухни и санитарного блока).

Система отопления и кондиционирования воздуха

Отопление штаба строительства в холодный период года осуществляется электрическими конвекторами мощностью 1-2 кВт с электронными термостатами, позволяющими независимо регулировать температуру в каждом помещении. Расчётная мощность системы отопления для штаба площадью 60 м² при наружной температуре -25°C составляет 4-6 кВт при условии утепления сэндвич-панелями толщиной 100 мм. Конвекторы размещаются под окнами на высоте 150-200 мм от пола.

Кондиционирование воздуха в летний период и поддержание микроклимата для работы вычислительной техники обеспечивается инверторной сплит-системой мощностью 3,5-5 кВт (12 000-18 000 BTU) с внешним блоком, размещённым на кровле штаба, и внутренним испарителем, встроенным в подвесной потолок. Система имеет функцию нагрева для использования в межсезонье и режим осушения для контроля влажности воздуха в помещении (оптимальная влажность 45-55% для работы компьютеров).

Система водоснабжения и горячего водоснабжения

Холодное водоснабжение штаба подводится от центральной водопроводной сети (если объект строительства находится вблизи населённого пункта) или от скважины с электронасосом производительностью 1,5-2 м³/ч при отсутствии центрального водопровода. Вводной кран устанавливается на
